10 月 21 日的
Back to the Mac 大会上,苹果发布了新一代 Macbook Air 超薄笔记本,有 11 寸和 13 寸两颗。今天从著名拆机网站
iFixit 找来 11 寸苹果 Macbook Air 拆解组图,看看新超薄笔记本的零件和内部构造吧。
先把最后拆机结果放出来调调大家胃口
几十张照片,网页加载可能较慢,请耐心等待
11寸苹果 Macbook Air 笔记本电脑包装箱
随苹果 Macbook Air 笔记本电脑赠送的系统 U 盘
苹果 MacBook Air 笔记本电脑不带光驱,所以这次苹果附赠了一块 Mac OS X 系统 U 盘,容量为 8 GB,内有操作系统和 iLife 软件套装。插入 U 盘按 Option 键可选择启动盘重装系统。
随苹果 Macbook Air 笔记本电脑赠送的系统 U 盘背面
苹果 Macbook Air 笔记本电脑的 45W MagSafe 电源,上图为新旧两代电源对比,尺寸明显小了
苹果 Macbook Air 笔记本电脑键盘,和一般 Mac 键盘的区别是:把电源键整合进去了
11寸和13寸苹果 Macbook Air笔记本电脑尺寸对比
新(上)旧(下)两代苹果 Macbook Air笔记本电脑厚度对比。附:11寸 Macbook Air 整体尺寸 299.5x192x3-17mm,重1.06kg。
新(上)旧(下)两代苹果 Macbook Air笔记本电脑侧面对比,不再采用弹出仓设计,插拔更方便,USB 从一个扩充到两个(左右各一个)
11寸苹果 Macbook Air笔记本电脑的底盖螺丝,很特殊的五角螺丝
打开11寸苹果 Macbook Air笔记本电脑的底盖
11寸苹果 Macbook Air笔记本电脑内部结构一览,最醒目的就是 6 个大方块了……35Whr容量的锂聚合物电池
拧下 5 颗电池固定螺丝
取出电池
卸下硬盘固定螺丝
拆下 Macbook Air 的条状固态硬盘(和一般的方形固态硬盘差别很大,苹果做得更小,简单理解成把传统 SSD 拆开,把存储芯片直接插到主板上)
苹果 Macbook Air笔记本电脑的硬盘特写,东芝生产(iPhone 内存也是东芝的,东芝和苹果关系不错啊)
苹果 Macbook Air笔记本电脑的硬盘背面特写,可以看到“THNSNC064GMDJ”的型号和“Made in China”
苹果 Macbook Air笔记本电脑的硬盘与1.8寸机械硬盘尺寸对比
新固态硬盘重量仅为10克,而1.8寸机械硬盘重达45克。注意这还是1.8寸微硬盘,传统笔记本电脑的2.5寸硬盘更重。固态硬盘不仅体积小重量轻,而且速度极快,不怕震动(没有活动零件),缺点就是太贵了。

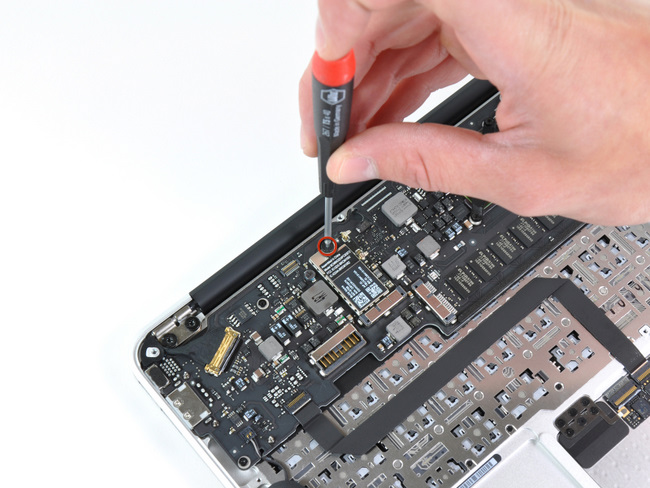

拆下苹果 Macbook Air笔记本电脑的无线网卡固定螺丝
题外话:苹果 Macbook Air 和 Macbook Pro 一样是全金属机身,无线信号会被电磁屏蔽。于是苹果在转轴那里用了黑色非金属材料,无线天线也自然放在那里。
拆下苹果 Macbook Air笔记本电脑的无线网卡
苹果 Macbook Air笔记本电脑的无线网卡特写,负责 WiFi 和蓝牙
拆下11寸苹果 Macbook Air笔记本电脑的散热风扇固定螺丝

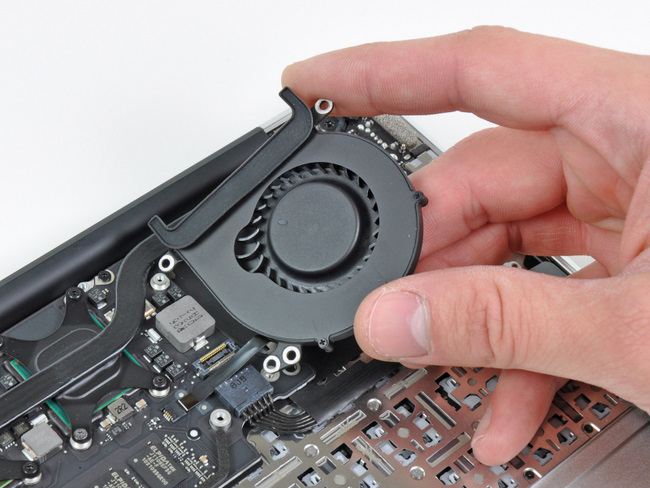

11寸苹果 Macbook Air笔记本电脑的散热风扇特写……这是本台电脑里唯一的活动零件
11寸苹果 Macbook Air笔记本电脑机身一侧的接口板,包括电源、USB和耳机接口。
11寸苹果 Macbook Air笔记本电脑机身一侧的接口板特写
接口板反面芯片特写,Cirrus Audio 4206ACNZ 音频控制器芯片和MacBook、Mac mini上的相同
拆下11寸苹果 Macbook Air笔记本电脑的主板固定螺丝
取出11寸苹果 Macbook Air笔记本电脑的主板
注意主板下部,大拇指指向那里的一排方块……内存是焊死在主板上的,想升级的话,购买时直接订购 4 GB 版,否则买来自己插不上。
打开散热器,看到 CPU 和 GPU 了
11寸苹果 Macbook Air笔记本电脑的仅重 10 克的散热器特写
11寸苹果 Macbook Air笔记本电脑的主板正面及芯片
左边橙色方框里是 GPU 芯片:NVIDIA GeForce 320M显卡;右边红框里是 CPU 芯片:Intel Core 2 Duo SU9400 处理器,主频 1.4GHz;下面一条是内存。
11寸苹果 Macbook Air笔记本电脑的主板背面特写
取下11寸苹果 Macbook Air笔记本电脑的音箱
取下11寸苹果 Macbook Air笔记本电脑的音箱特写,左右各一只,其中一个多出一处突起,是麦克风
这块小板上是多点触摸控制器
拆解11寸苹果 Macbook Air笔记本电脑的屏幕
11寸苹果 Macbook Air笔记本电脑的屏幕和上一代13寸屏幕对比
11寸苹果 Macbook Air笔记本电脑的所有零件
附;苹果官方网站的 Macbook Air 笔记本介绍频道
