方块式变化比较图

标签: Excel | 图表 | 发表时间:2013-08-11 20:26 | 作者:ExcelPro的图表博客
出处:http://excelpro.blog.sohu.com/
方块式变化比较图
文/ExcelPro的图表博客

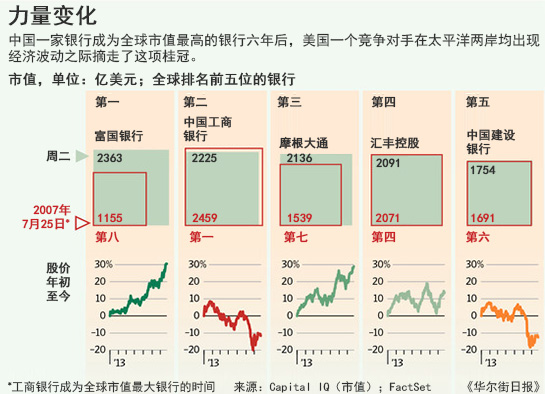

一位网友询问如何制作下图中的方块图。
例图来自华尔街日报网站,图表用正方形的大小(面积)来反映数值的大小。类似的还有用两个内切的圆形来做比较的。我认为这种图表形式只是样式求新,但并不便于比较,没有普通的柱形图、条形图来得直观有效。因为面积和边长的感觉差别很大的,例如假设我们看正方形边长相差约20%,那么面积(也就是指标)相差多少呢,不知道,计算才知道是36%。

如何用Excel来做这种方块比较图,可以直接用自选图形/形状按比例绘制,比较简单,缺点是数据变化无法刷新图形。我想到以下图表方法。

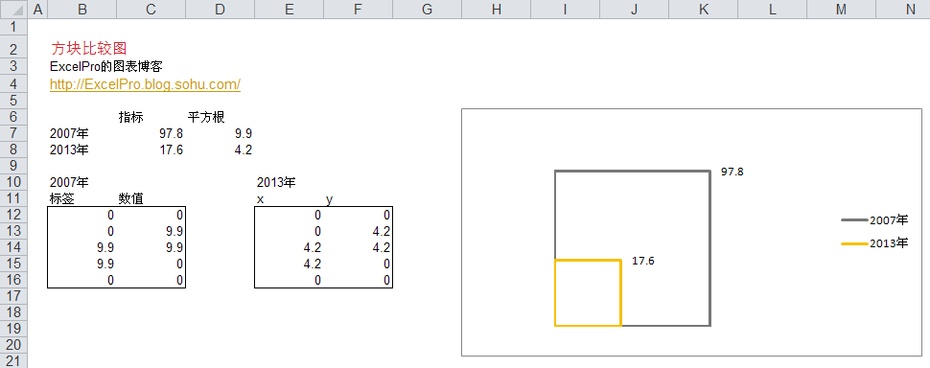

一、用散点图。
用散点图可以很方便地绘制正方形。
1、将原指标数据开平方,据此组织两组辅助数据,每组有5个数据点,可围成一个正方形。其中右上角的坐标为根2倍的边长。
2、用辅助数据做散点图,得到两个矩形框。
3、为让矩形框保持正方形,可添加一个空序列,更改图表类型为饼图,则绘图区会保持正方形。然后将饼图设置无填充无线条隐藏。这是个小技巧,参见博客散点图系列日志。
4、利用右上角数据点的数据标签,显示链接到原指标的数值。
5、删除坐标轴、辅助图例等。
缺点:不能实现2007年的正方形的填色效果,且有两条边相互覆盖,影响效果。

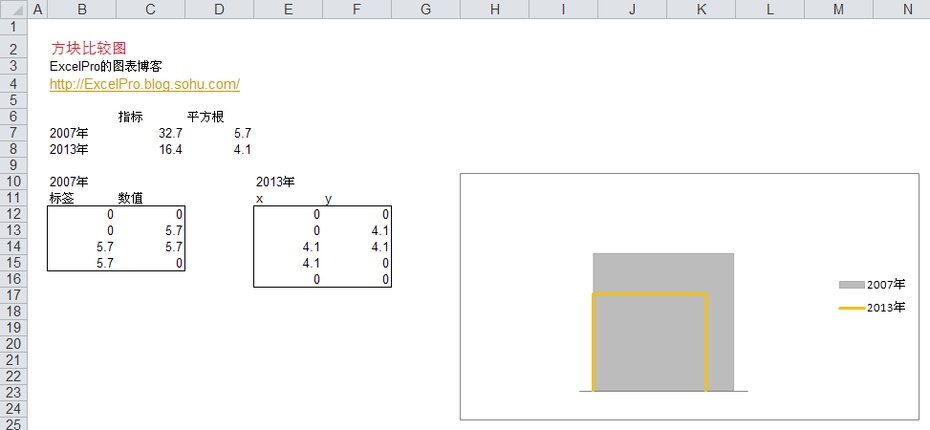

二、用面积图+散点图。
要实现填色正方形的效果,可考虑用面积图试试。
1、开平方后,据此组织两组辅助数据。2007年的用来做时间刻度的面积图,2013年的还是散点图。
2、用2007年的辅助数据做时间刻度的面积图(参见图表之道),得到呈矩形状的面积图。
3、把2013年的辅助数据加入图表,做散点图,得到一个矩形框。
4、删除坐标轴等。
缺点:但这个做法有个问题,即两个图形都不是绝对正方形,即使使用方法一中的添加空序列做饼图的技巧也无法实现,这是因为x轴是时间刻度的原因。不过可以将平方根数据放大10或100倍,以减少这种误差。

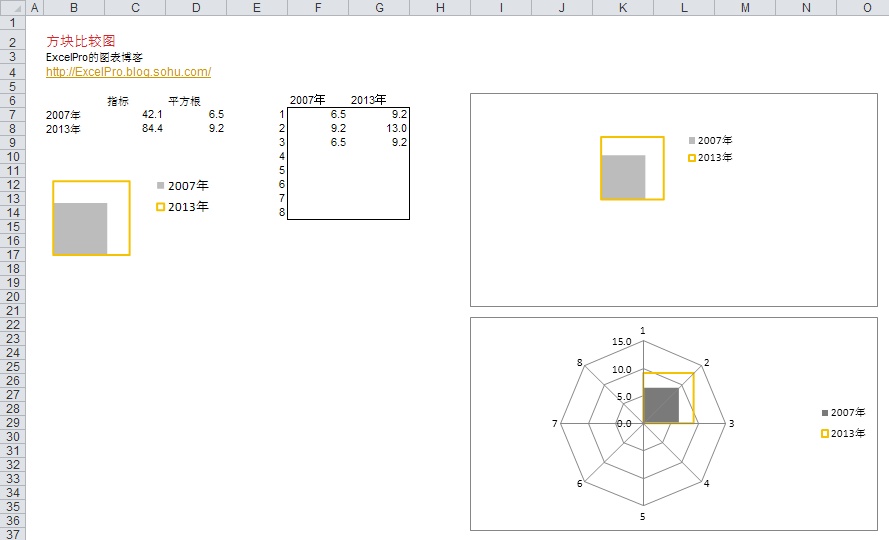

三、用雷达图。
因为要绘制填色和不填色的正方形,想到雷达图可以围成正方形。事实上,这可能最佳的做法了,简单巧妙。
1、开平方后,据此组织辅助数据如图,其中第2个数字为根2倍的边长。
2、用框内的辅助数据做填色的雷达图,得到两个正方形。这里请体会辅助数据准备的巧妙。
3、将2013年的正方形设置无填充色,删除坐标轴、网格线等不需要的元素。
4、由于两个正方形处于绘图区的右上角,排版上需要处理对齐。可以用拍照方法仅引用正方形和图例部分(参见图表之道拍照说明),用到报告中去。

你是否还有其他方法来做这个图形呢,以及那种内切的圆形比较图,欢迎分享你的做法。
此图表形式,在信息图表上可以运用,日常工作中则需慎用。
涉及知识点:构图思路,数据组织,散点图,时间刻度,雷达图,拍照等。
